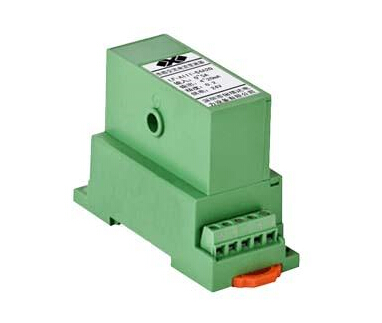

- 產品名稱：交流電流變送器
- 瀏覽：
- 添加時間：2015-07-23 10:34:47
- 推薦度：
產品介紹：
一、 概述
交流電流（電壓）變送器是一種能將被測交流電流（交流電壓）轉換成按線性比例輸出直流電壓或直流電流的儀器，廣泛應用于電力、郵電、石油、煤炭、冶金、鐵道、市政等部門的電氣裝置、自動控制以及調度系統。
交流電流、電壓變送器具有單路、三路組合結構形式，其特點為：
1、準確度高（典型：0.2% ***好0.05%）。
2、整個量程范圍都有******的線性度。
3、集成化程度高，結構簡單，優良的溫度特性和長期工作穩定性，使變送器免于定期校驗。
二、產品名稱及型號
|
名 稱
|
型 號
|
輔 助 電 源
|
| 單交流電流變送器 | YWD-I、 YWE-I、YWF-I、YWL-I |
YWD系列可選：AC：220V 110V
DC：220V 110V 48V 24V
YWE、YWF、YWL系列可選：
DC： 24V、15V、12V
|
| 三組合交流電流變送器 | YWD-3I、YWE-3I、YWL-3I | |
| 單交流電壓變送器 | YWD-U、 YWE-U、YWF-U 、YWL-U | |
| 三組合交流電壓變送器 | YWD-3U、YWE-3U、YWL-3U |
三、執行標準
GB/T13850-1998idtIEC688:1992
四、主要技術指標
a) 精度等級： 0.2級、0.5級
b) 輸入、輸出及輔助電源參數
|
Vn
輸入電壓
|
V0
0～70V
|
V1
0～120V
|
V2
0～250V
|
V3
0～300V
|
V4
0～450V
|
V5
0～500V
|
V6
用戶自定
|
||||||||||
|
An
輸入電流
|
A1
0～1A
|
A2
0～5A
|
A3
0～10A
|
A4
0～30A
|
A5
0～50A
|
注：
A4、A5、 A6、A7、 A8
僅適合于YWF類結構的產品。
|
|||||||||||
|
A6
0～75A
|
A7
0～100A
|
A8
0～150A
|
A9
用戶自定義
|
||||||||||||||
|
Pn
輸助電源
|
P1
DC24V±15%
|
P2
DC12V±15%
|
P3
AC220V±15%
|
P4
用戶自定
|
|||||||||||||
|
On
輸 出
|
O1
0～5V
|
O2
1～5V
|
O3
0～2OmA
|
O4
4～20mA
|
O5
用戶自定
|
||||||||||||
c) 輸入頻率： 50Hz±5Hz
d) 過載輸入：電流：2倍連續 30倍1 秒
電壓：2倍連續
e) 吸收功率：電壓回路：＜0. 5VA/450V
電壓回路：＜0.2VA/100V
電流回路：＜0.1 VA/5A
f) 響應時間： ≤350ms
g) 輸出負載：電流：當輔助電源≥24V時，RL≤650Ω；
當輔助電源為＋12V、＋15V時，RL≤300Ω；
電壓：RL≥2kΩ
h) 工頻耐壓：輸入/輸出/外殼間：AC 2kV/min
i) 絕緣電阻： ≥20MΩ
j) 沖擊電壓： 5kV/1.2-50μs（峰值）
k) 工作環境：溫度:-10～50℃ 濕度:10～90%（無凝露）
l) 貯藏條件：溫度:-40～70℃ 濕度:10～95%（無凝露）
,m) 外形尺寸：
YWD-I、YWD-U型： 55 mm×75 mm×120mm³
YWD-3I、YWD-3U型： 110 mm×75 mm×120mm
YWE-I、 YWE-U型： 42mm×75 mm×70mm
YWE-3I、YWE-3U型： 110 mm×75 mm×70mm
YWF-I、 YWF-3U型： 104 mm×31 mm×77mm
YWL-I(3I)、 YWL-U(3U)型： 75 mm×22.5mm×100mm
五、接線圖
1、YWD系列單交流電流（電壓）/三組合交流電流（電壓）變送器
2. YWE系列單交流電流（電壓）/三組合交流電流（電壓）變送器
3. YWF系列單交流電流（電壓）變送器
YWF-I YWF-U
4. YWL系列單交流電流（電壓）/三組合交流電流（電壓）變送器
注： 1、YWF、YWL系列交流電流變送器輸入線從變送器外殼設置的穿孔穿過，不分極性。
2、YWD、YWE系列電流變送器只允許通過小于10A的電流，超過10A時，只能選擇YWF-I型產品。
六、產品調試
1、 YWD、YWE單交流電流、電壓變送器：找到對應于變送器面板上相應的ZERO和CAL兩個調試
孔，其內的兩個電位器分別為零點和滿度調校電位器，調校時用小螺絲刀慢慢旋轉至所需精度即可。
2、 YWD、YWE三組合交流電流、電壓組合變送器：找到對應于變送器面板上相應的ZEROA、
CALA、ZEROB、CALB、和ZEROC、CALC六個調試孔，其內的電位器分別為A、B、C三路的零點和
滿度調校電位器，調校時用小螺絲刀慢慢旋轉至所需精度即可。
七、 安裝
YWD、YWE系列采用DIN導軌和螺釘兩種安裝方式，導軌寬度為35mm。螺釘大小為M4×12和
M3×12。YWF、YWL采用DIN導軌安裝，導軌寬度為35mm。
八、 定貨須知
簽定訂貨合同時請詳細寫明所需的型號、規格，對應所選擇的型號按下列格式將代號填入，特殊規格用文字說明。
例1：YWF-I-A4-P1-O1
YWF-I型有源單交流電流變送器
輸 入：AC 0～30A
輔助電源：DC 24V±15%
輸 出：DC 0～5V
例2：YWD-3U-V3-P3-O4
YWD-3U型有源三電壓組合變送器
輸 入：AC 0～300V
輔助電源：AC 220V±15%
輸 出：DC 4～20mA
九、注意事項
1、 輸入、輸出、輔助電源接線須***正確，不能錯位。
2、 使用環境應無導電塵埃和無腐蝕金屬和破壞絕緣的氣體存在，海拔高度小于2500米。
3、 產品出廠時已調校好零點和精度，請勿隨意調整。
